全场工艺流程图

Full-site Process Diagram · Hover to focus
VSD

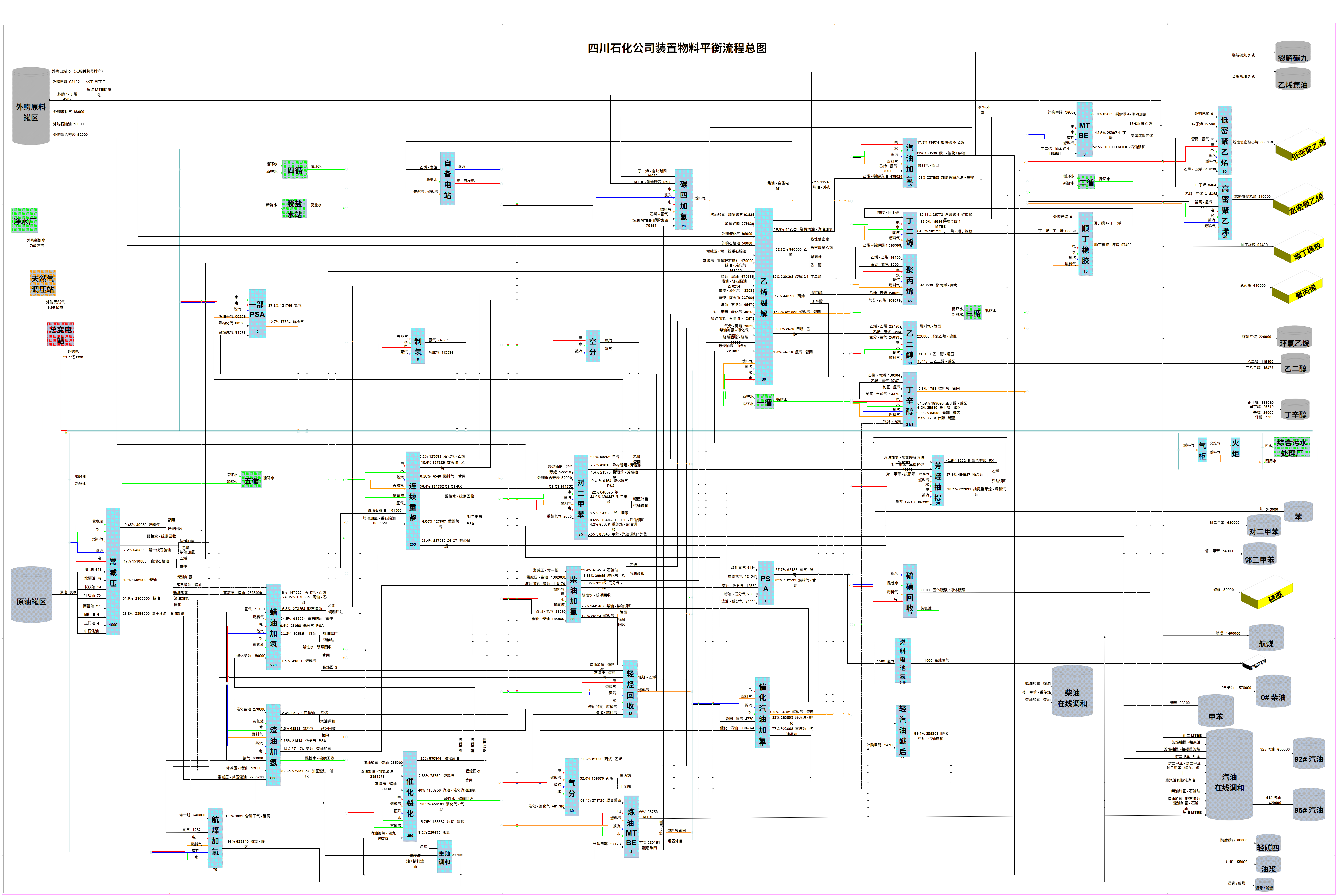

物料平衡流程总图（VSD 原图）

Reference · Full Material Balance Diagram

完整物料平衡流程图，标注各装置间的具体流量数据（吨/年）， PNG 3542×2188 像素，供财务核算交叉核对。下方简化关系图基于此图校准。

四川石化物料平衡流程总图（VSD 原图）

→ 新窗口放大查看原图 约 2.9 MB

Key
Takeaway
全场 33 套装置的物料流向简化关系图（基于上方 VSD 原图校准）。 鼠标悬停任意装置，自动高亮其直接上下游；点击装置进入该装置的报告风档案页。
外购原料 / 公用工程 原油 / 一次加工 二次加工 化工区 产品罐区 调和 / 装卸 / 外销 输入链 炼油主链 炼油主链 化工链 产品链 外销链 外购原料罐区 燃料煤 / LPG / 燃料油 新鲜水 · 化学品 净水厂 1700 万吨/年 · 新鲜水 天然气调压站 9.94 亿 Nm³/年 总变电站 外购电 21.9 亿 kWh 自备电站 4×420 t/h 锅炉 脱盐水站 凝结水回用 · 脱盐水 燃料气管网 原油罐区 1000 万吨/年 五高三低 · 10×10 万 m³ 常减压蒸馏 1000 万吨/年 蜡油加氢 200 万吨/年 渣油加氢 RDS 270 万吨/年 航煤加氢 70 万吨/年 制氢 + PSA 12.7 万 Nm³/h 催化裂化 350 万吨/年 加氢裂化 270 万吨/年 柴油加氢 200 万吨/年 连续重整 200 万吨/年 对二甲苯 PX 75 万吨/年 芳烃抽提 90 万吨/年 轻烃回收 15 万吨/年 催化汽油加氢 110 万吨/年 轻汽油醚化 30 万吨/年 MTBE 8 万吨/年 气体分馏 60 万吨/年 乙烯裂解 80 万吨/年 丁二烯 16 万吨/年 环氧乙烷 22 万吨/年 乙二醇 36 万吨/年 HDPE 30 万吨/年 LLDPE 30 万吨/年 聚丙烯 45 万吨/年 丁辛醇 30 万吨/年 顺丁橡胶 15 万吨/年 化工轻组分 苯 · PX · 邻二甲苯 甲苯 聚烯烃 HDPE · LLDPE 聚丙烯 化工产品 乙二醇 · 丁辛醇 环氧乙烷 成品油-1 92#/95# 汽油 航煤 成品油-2 0# 柴油 · 轻碳四 油浆 副产品 硫磺 · 重芳烃 裂解碳九 调和装置 汽油调和 柴油调和 添加剂注入 装卸设施 铁路 · 汽车 码头 综合污水处理 含油污水 生活污水 外销出口 管输出厂 铁路装车 汽车出厂
