01
装置概况
Unit Profile
Key
Takeaway
Takeaway

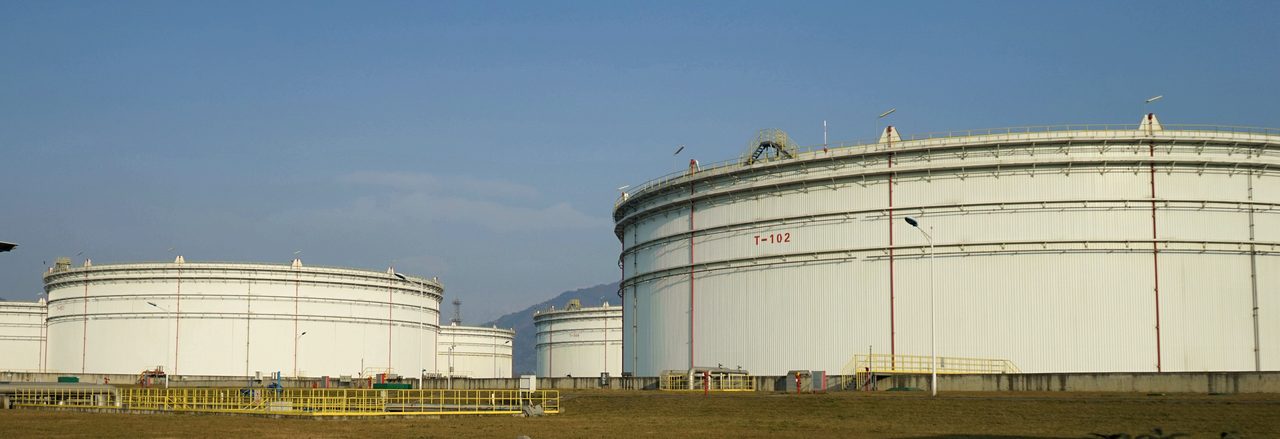

原油储备库（390 单元）是国家在西南地区建立的战略商储库，也是四川石化的原油储备库。它接收来自兰州至成都原油长输管道末站的多种原油（哈萨克斯坦、南疆、北疆、吐哈、长庆等），通过 10 座 10 万 m³ 浮顶储罐进行储存、加温、脱水和计量后，再经原油外输泵送往 415 单元原油罐区供下游常减压装置加工。本装置是公司原油供应链的'战略缓冲'单元，既保障国家能源战略安全，也降低公司生产经营风险。
| 参数项 | 数值 / 说明 |
|---|---|
| 设计规模 | 10000 |
| 装置类型 | 原油战略储备库（储运性质，无加工流程） |
| 储罐容量 | • 储罐总数：10 • 单罐容积（m³）：100000 • 总容积（m³）：1000000 • 东组：390-T-101/102/103/104（四罐组） • 西组：390-T-105/106/107/108/109/110（六罐组） |
| 原料 | 管输原油（哈萨克斯坦原油、南疆原油、北疆原油、吐哈原油、长庆原油等） |
| 投产时间 | 2015 年 7 月从南充炼油厂属地交接转入四川石化（CH/WJ 207.030-2015 属地交接版） |
| 设计单位 | —（规程未明确） |
| 倒班制度 | 四班二倒 |
| 主要功能 | • 组织并接收管输原油入库，按生产安排进行储存、加温、脱水和计量 • 按生产安排将原油输送至原油罐区（415 单元） • 倒罐操作（东/西罐组之间切换） • 抽罐底操作（罐底油回收） |
| 工艺流程概述 | 管输原油（DN600 管道）→ 收油线 390-PL-101 → 东西罐组（HV1001~HV1075 罐前电动阀）→ 10 座原油储罐 → 付油线 390-PL-102 → 原油外输泵 390-P-101/1,2 → 390-PL-104 → 415 单元原油罐区（HV1083/HV1084） |
| Shutdown Overhauls | • 2017 年 3 月：修订为正式版（CH/WJ 211.003-2016） • 2018-2023 年：每年审核及评审整改（CH/WJ 211.003-2018 至 2023） • 2020 年：储罐液位联锁整改（外贴式超声波液位开关 40 套 + 电液执行机构 22 套 + 新建安全仪表系统 + 气体报警系统 + 火灾自动报警系统整改） • 2021-2022 年：热力管道改造（蒸汽/热水/凝结水管沟改地面敷设）+ 防洪防汛项目改造（新增后期雨水提升泵 P-201/C + 雨水流程阀门 + 旋流油水分离器副线） |
| 储罐操作条件 | • 原油罐 101~110：• 操作液位（m）：2.0~19.8 • 稳态液位（m）：2.7~19.2 • Storage Temperature C Max：60 • Temperature Control Range C：16~44 • Fire Water Tank D301A B：• 操作液位（m）：10.2~11.2 |
| 主要组成 | • 10 座 100000 m³ 原油储罐（东 4 + 西 6） • 原油外输泵 390-P-101/1, 2（送 415 单元） • 抽罐底泵 390-P-102（罐底油回收） • 原油倒罐线 390-PL-106/1, 2 • 消防水罐 390-D-301A/B • 雨水池（后期 390-PT-201 / 生产污水 390-PT-202 / 生活污水 390-PT-203 / 初期雨水 390-PT-204 / 清洁雨水 390-PT-205） • 火灾自动报警系统 + 视频监控系统（32 个高清摄像头） + 安全仪表系统（SIS） + 气体报警系统 • 旋流油水分离器 |
资料来源：《原油储备库操作规程》CH/WJ 211.003-2023 vCH/WJ 211.003-2023。
02
工艺原理
Process Principle
Key
Takeaway
Takeaway
原油储备库是储运性质单元，工艺本质是'储、收、付'：通过罐前电动平板闸阀实现多罐分组切换收油，通过原油外输泵将原油从储备库送往 415 单元。无化学反应、无相变、无加工过程。
| 详细说明 |
|
资料来源：规程工艺原理章节。
03
工艺流程
Process Flow
Key
Takeaway
Takeaway
管输原油（1400 m³/h，DN600） → 390-PL-101 收油线 → 10 座 10 万 m³ 储罐 → 390-PL-102 付油线 → 原油外输泵 390-P-101（1600 m³/h） → 390-PL-104 → 415 单元原油罐区
| 序 | 工序 |
|---|---|
| 01 | 管输原油 |
| 02 | HV1081/HV1082 |
| 03 | 收油线 390-PL-101 |
| 04 | HV1098（东罐组）/HV1102（西罐组） |
| 05 | 罐前电动平板闸阀 HV1001~HV1075 |
| 06 | 10 座 10 万 m³ 储罐 390-T-101~110 |
| 07 | 付油主管线 390-PL-102 |
| 08 | HV1091/HV1094 入口阀 |
| 09 | 原油外输泵 390-P-101/1,2 |
| 10 | HV1083/HV1084 |
| 11 | 415 单元原油罐区 |
资料来源：规程工艺流程章节。
| 侧线产品 |
|
04
投入产出物料
Material Balance
| 年运行时数 | 8400 | ||||||||||||
| 进料 |
| ||||||||||||
| 产品 |
| ||||||||||||
| 说明 | 本装置为储运性质，无加工损失与产品收率数据；进/出物料均为同一原油（不同油种混合储存） | ||||||||||||
| 副产品 | 无 | ||||||||||||
| 副产品说明 | 本单元为原油储备库（390 单元），进出物料均为同一原油（哈萨克斯坦、南疆、北疆、吐哈、长庆等多油种混合储存），只做储存与转输，不发生加工转化，无副产品。 规模：10 座 100000 m³ 原油储罐，分东（4 罐）、西（6 罐）两个罐组，合计 100 万 m³ 储备能力；接收流量 1400 m³/h（自兰州—成都原油长输管道末站），外输流量 1600 m³/h（至 415 单元原油罐区）。 |
资料来源：规程物料平衡章节。口径以规程原表为准，未做补全或估算。
05
公用工程与三剂
Utilities & Chemicals
| 公用工程表 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 泵 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 化学药剂（t/年） |
|
资料来源：规程公用工程消耗 / 三剂消耗章节。
06
装置能耗
Energy Consumption
| 计算标准 | —（规程未列详细能耗表，仅列出公用工程规格） | ||||||||||||
| 说明 | 原油储备库为储运性质，规程 1.2.7 节未列能耗指标；能耗主要为罐区加温蒸汽、防腐系统、消防安全等 | ||||||||||||
| 间接指标 |
| ||||||||||||
| 结构说明 | 规程未列能耗指标章节，也没有综合能耗数据——本单元为储运性质，不做加工转化。规程 1.2.7 节只给出公用工程规格（JSON 的 indirect_metrics）：蒸汽最大 15 t/h、热水供/回各 50 m³/h、工厂风 1800 Nm³/h、氮气 1800 Nm³/h、生产水 500 m³/h。 能耗构成按性质推断为四类（**注意：以下为性质描述，不是规程给出的分项数据**）：① 罐区加温蒸汽（10 座 10 万 m³ 储罐的伴热与加温，蒸汽上限 15 t/h）；② 氮封与防腐系统（氮气 1800 Nm³/h）；③ 消防与安全保障系统；④ 外输泵电耗（接收流量 1400 m³/h，外输流量 1600 m³/h）。 财务关注点：本单元是典型的成本中心而非利润中心——进出均为同一原油（多油种混合储存），无产品增值、无加工损失与收率数据。10 座 10 万 m³ 储罐合计 100 万 m³ 储备能力，兼具国家商储库与公司生产储备双重职能，其价值体现在保障国家西南地区能源战略安全与降低公司生产经营风险，成本项主要是蒸汽伴热、氮封、储罐维护折旧。 |
资料来源：规程能耗计算章节。计算标准见规程原文。
07
装置关联
Unit Interconnections
Key
Takeaway
Takeaway
上游 1 项，下游 2 项。上游断料即本装置降负荷或停工。
上游进料 · 1 项
原油末站（兰州至成都原油长输管道末站）
物料：管输原油 1400 m³/h 输送方式：DN600 专用输油管道
原油储备库
炼油四部
下游去向 · 2 项
原油罐区 415 单元（炼油一部/储运部）
物料：原油外输 1600 m³/h 输送方式：DN700 管道 + HV1083/HV1084 电动平板闸阀
原油罐区 415 单元（异常工况）
物料：倒罐/抽罐底工况下 HV1105 直接输送原油 输送方式：旁路管线
| 装置内循环 |
|
资料来源：规程上下游关联章节。
08
行业技术特点
Industry Position
| 规模等级 | 国家西南地区战略商储库（10 座 10 万 m³，总容量 100 万 m³） |
| 装置类型 | 原油战略储备库（储运性质，兼四川石化原料储备） |
| 设计单位 | —（规程未明确） |
| 关键技术 |
|
| 检修记录 |
|
| 环保合规 | 执行国家西南地区能源战略储备要求；按国家最新法律法规持续进行工艺设备、火灾自动报警、视频监控、安全仪表系统整改 |
资料来源：规程装置概况 / 技术特点章节。
09
财务关注点
Financial Focus
加工能力
10 × 100000 m³ = 100 万 m³（总容量）m³
SRC 规程 1.1.1
年处理量
收油 1400 m³/h，付油 1600 m³/hm³/h
SRC 规程 1.1.1
储罐数量
10 座 10 万 m³（东 4 + 西 6）座
SRC 规程 1.1.1
原油品种
哈萨克斯坦原油、南疆原油、北疆原油、吐哈原油、长庆原油等
SRC 规程 1.1.1
进厂输送管线
DN600（原油末站 → 储备库）
SRC 规程 1.1.4
出厂输送管线
DN700（储备库 → 415 单元）
SRC 规程 1.1.4
主泵
原油外输泵 390-P-101/1,2 + 抽罐底泵 390-P-102
SRC 规程 1.1.3
储存温度范围（℃）
16~44（控制范围）/ ≤60（设计上限）℃
SRC 规程 1.2.3 表 1.2-3
蒸汽（年）
中压蒸汽 15 t/h（250℃，1.0~1.4MPa）t/h
SRC 规程 1.2.2 表 1.2-2
热水年用量
热水给水 50 m³/h（95℃）+ 热水回水 50 m³/h（70℃）m³/h
SRC 规程 1.2.2 表 1.2-2
生产水（年）
生产用水 500 m³/h + 生活用水 7.9 m³/hm³/h
SRC 规程 1.2.2 表 1.2-2
2020 年投资
安全整改：液位联锁 + 超声波液位开关 40 套 + 电液执行机构 22 套 + SIS + 气体报警 + 火灾自动报警…
安全整改：液位联锁 + 超声波液位开关 40 套 + 电液执行机构 22 套 + SIS + 气体报警 + 火灾自动报警整改 + 高清摄像头 32 套 + 大屏显示系统
SRC 规程 1.1.1
行业对标
国家西南地区战略商储库（100 万 m³ 级），大型浮顶储罐 + 电液联动 + SIS
Note · 核算口径提示
1. 数据边界：本页所有数据均摘自规程原文，未做估算、外推或行业平均值填补。
缺失字段标注为「待补充」。2. 口径一致性：物料量为规程设计值 / 典型工况值，非实际核算数据， 用于学习与量级判断。
3. 检修与折旧：涉及大修周期的装置，费用计提须按实际周期平滑， 避免年度间大幅波动。
